R3系列數字量輸出 模塊圖片 |
R3-0016-N |
R3-0032-N* |
R3-0016-P |
R3-0032-P* |
R3-0032-N-1* |
字1.png)
|
字2.png) |
字3.png) |
字4.png) |
字5.png) |
|
型號 項目 |
R3-0016-N |
R3-0032-N* |
R3-0016-P |
R3-0032-P* |
R3-0032-N-1* |
|
輸出點數 |
16 |
32 |
16 |
32 |
32 |
|
輸出連接方式 |
內嵌式大口徑Push-In |
內嵌式大口徑Push-In |
內嵌式大口徑Push-In |
內嵌式大口徑Push-In |
MIL接插件 |
|
輸出方式 |
NPN輸出 |
NPN輸出 |
PNP輸出 |
PNP輸出 |
NPN輸出 |
|
輸出電壓范圍 |
DC5V~DC24V |
DC5V~DC24V |
DC5V~DC24V |
DC5V~DC24V |
DC5V~DC24V |
|
輸出電流 |
峰值500mA/路(全負載300mA/路) |
峰值500mA/路(全負載300mA/路) |
峰值500mA/路(全負載300mA/路) |
峰值500mA/路(全負載300mA/路) |
峰值500mA/路(全負載300mA/路) |
|
OFF漏電流 |
5mA |
5mA |
5mA |
5mA |
5mA |
|
工作頻率 |
1K |
1K |
1K |
1K |
1K |
|
隔離方式 |
光電隔離 |
光電隔離 |
光電隔離 |
光電隔離 |
光電隔離 |
|
輸出保護 |
短路保護，過流保護 |
短路保護，過流保護 |
短路保護，過流保護 |
短路保護，過流保護 |
短路保護，過流保護 |
|
認證 |
CE |
CE |
CE |
CE |
CE |
包含機型如下
R3-RS02A*/R3-1600/R3-0016-N/R3-0016-P/R3-0808-N/R3-A0400-IV/R3-A0004-IV/R3-T0400-TC*/R3-T0400-TR*/R3-E0200-S*/R3-RS02-485*/R3-RS02-COM*
包含如下機型
R3-3200*/R3-0032-N*/R3-0032-P*/R3-0008-R*/R3-1616-N*/R3-1616-P*/R3-E0200-D*

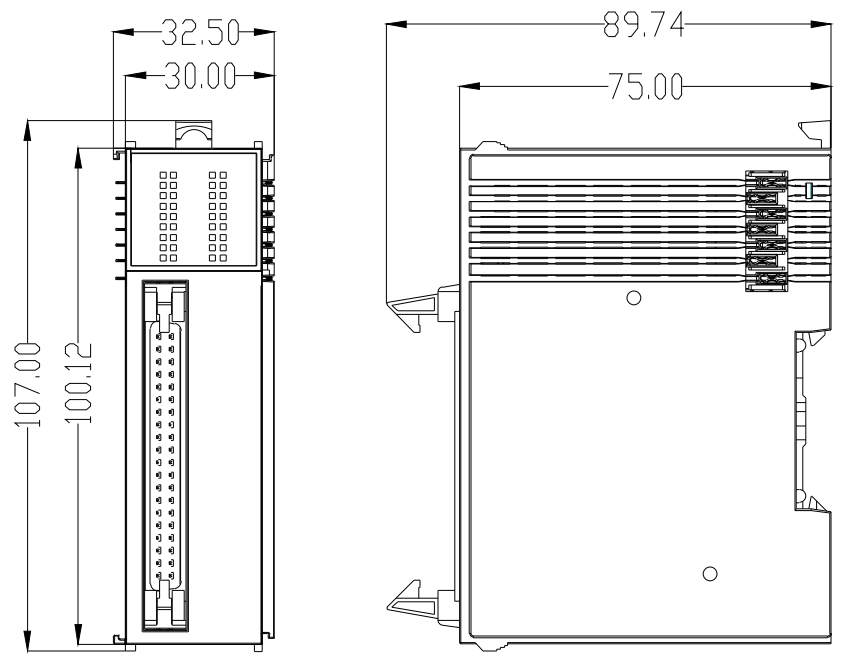

包含如下機型
R3-3200-1*/R3-0032-N-1*
·R3-1600/R3-3200*/R3-3200-1*漏型（NPN）輸入接線
R3-1600/R3-3200*/R3-3200-1*源型（PNP）輸入接線
R3系列模塊產品
注：*表示即將推出
