1.一般規格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空載、整步） |
|
溫升 |
MAX 85K |
|
使用環境 |
溫度：-10~+50℃；濕度：85% MAX |
|
絕緣等級 |
B |
|
絕緣電阻 |
MIN 100 MΩ，500 V DC |
|
耐電壓 |
500 VAC，1 min |
|
徑向跳動 |
0.025 mm MAX (負載5N） |
|
軸向跳動 |
0.075 mm MAX (負載10N） |
|
徑向最大負載 |
90N（距離法蘭面10mm處） |
|
軸向最大負載 |
電機自重 |
2.技術規格
|
機身長 mm |
型號 |
靜力矩 |
額定電流 |
電阻/相 |
電感/相 |
定位力矩 |
轉子慣量 |
重量 |
推薦適配 驅動器 |
|
N.m |
A |
Ω |
mH |
mN.m |
g.cm2 |
Kg |
|||
|
89 |
60CME22X（*） |
2.2 |
5 |
0.33 |
1.05 |
70 |
490 |
1.14 |
CL57 |
|
107 |
60CME30X (*) |
3.0 |
5 |
0.46 |
2.0 |
80 |
690 |
1.48 |
CL57 |
準型.png)
|
型號 |
機身長 |
|
60CME22X |
89 |
|
60CME30X |
107 |

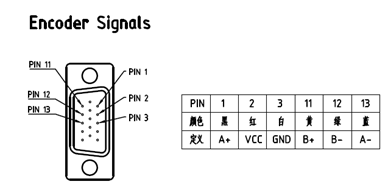

CL57 H2-506
-02.png)
