1.電氣指標
|
參數
|
DM3E-556
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流（峰值）
|
2.1
|
/
|
5.6
|
A
|
|
電源電壓（直流）
|
20
|
36
|
50
|
Vdc
|
|
IO輸入電流
|
6
|
10
|
16
|
mA
|
|
IO輸入電壓
|
5
|
/
|
24
|
V
|
|
絕 緣
|
50
|
/
|
/
|
MΩ
|
注：表中輸出電流最小值為典型參考，輸出電流出廠默認值為1A（峰值）,可通過軟件自由設定。
2.接口描述
1）端子定義
|
端子號
|
描述
|
|
CN1
|
電源端子
|
|
CN2
|
電機端子
|
|
CN3
|
控制信號端子
|
|
CN4
|
EtherCAT總線接口端子
|
|
MSD
|
旋碼開關，與LSD設置通訊地址
|
|
LSD
|
旋碼開關，與MSD設置通訊地址
|
2）電源端子
|
端子號
|
圖示
|
管腳號
|
信號
|
名稱
|
|
CN1
|
|
1
|
GND
|
電源地
|
|
2
|
+Vdc
|
電源正輸入端（+24V ~ +48V）
|
3）電機繞組端子
|
端子號
|
圖示
|
管腳號
|
信號
|
名稱
|
|
CN2
|
|
1
|
B-
|
電機線組B相負端
|
|
2
|
A-
|
電機線組A相負端
|
|
3
|
B+
|
電機線組B相正端
|
|
4
|
A+
|
電機線組A相正端
|
4） 控制信號端子
|
端子號
|
圖示
|
管腳號
|
信號
|
輸入/輸出
|
名稱
|
|
CN3
|
|
1
|
O1
|
輸出
|
數字輸出信號1，單端方式，共COM-，OC輸出，最大上拉24Vdc，50mA；默認報警功能
|
|
2
|
O2
|
輸出
|
數字輸出信號2，單端方式，共COM-，OC輸出，最大上拉24Vdc，50mA；默認到位功能
|
|
3
|
C+
|
輸入公共端
|
輸入控制信號公共端，5~24Vdc
|
|
4
|
C-
|
輸出公共端
|
數字輸出信號公共地
|
|
5
|
I1
|
輸入
|
數字輸入信號１，單端方式，5～24Vdc；默認探針1功能
|
|
6
|
I2
|
輸入
|
數字輸入信號２，單端方式，5～24Vdc；默認原點功能
|
|
7
|
I3
|
輸入
|
數字輸入信號３，單端方式，5～24Vdc；默認正限位功能
|
|
8
|
I4
|
輸入
|
數字輸入信號４，單端方式，5～24Vdc；默認負限位功能
|
|
9
|
I5+
|
輸入
|
數字輸入信號5，差分方式，5～24Vdc；默認自定義功能
|
|
10
|
I5-
|
輸入
|
注：自MS11A版本起，數字輸出口O2的功能默認為抱閘，詳見產品用戶手冊。
5） EtherCAT總線接口端子
|
端子號
|
圖示
|
管腳號
|
信號
|
名稱
|
|
CN3
|
|
1，9
|
E_TX+
|
EtherCAT數據發送正端
|
|
2，10
|
E_TX-
|
EtherCAT數據發送負端
|
|
3，11
|
E_RX+
|
EtherCAT數據接收正端
|
|
4，12
|
/
|
/
|
|
5，13
|
/
|
/
|
|
6，14
|
E_RX-
|
EtherCAT數據接收負端
|
|
7，15
|
/
|
/
|
|
8，16
|
/
|
/
|
|
連接器外殼
|
PE
|
屏蔽接地
|
|
備注
|
① LED1為“Link/Activity IN”狀態燈，綠色
② LED3為“Link/Activity OUT”狀態燈，綠色
③ LED2為“RUN”狀態燈，綠色
④ LED4為“ERR”狀態燈，紅色
|
6）EtherCAT總線地址設定
DM3E-556支持兩種方法設置從站地址：
1、采用2個16位旋轉撥碼設定驅動器的從站地址，具體定義如下表所示。
當兩個旋轉撥碼數值均設置為“0”時，表示廣播。
其余檔位為固定從站地址，主站可使用此固定的地址進行設置尋址。
1~255通過兩位旋轉開關組合設定。
驅動器地址表示為旋轉撥碼1的檔位和旋轉撥碼2的檔位共同組成1個16進制的數值。
地址計算方法如下：
十進制地址=(LSD)+(MSD)*16
如旋轉撥碼1撥到“A”，旋轉撥碼2撥到“8”，則對應該驅動器的從站地址為：8+10*16=168。
2、可由主站直接設置從站地址到從站別名寄存器0x12和0x13，主站再使用此地址進行設置尋址。
3． EtherCAT總線規格
1）通信規格
|
項目
|
描述
|
|
EtherCAT
通信
|
物理層
|
100BASE-TX
|
|
通信連接器
|
RJ45 × 2（端子CN3A=IN，CN3B=OUT）
|
|
網絡拓?fù)浣Y(jié)構
|
總線型
|
|
波特率
|
2 × 100 Mbps（全雙工）
|
|
幀數據長度
|
1484 bytes（最大值）
|
|
同步管理器
|
SM0：郵箱接收（主站TO從站）
SM1：郵箱發送（從站TO主站）
SM2：過程數據輸出（主站TO從站）
SM3：過程數據輸入（從站TO主站）
|
|
同步模式
|
DC Synchronization（SYNC0）
Free Run（自由運行）
|
|
通信對象
|
SDO：服務數據對象
PDO：過程數據對象
EMCY：緊急事件
|
|
LED指示
（On RJ45連接器）
|
L/A IN (Link/Activity IN) × 1
L/A OUT (Link/Activity OUT) × 1
RUN × 1
ERR × 1
|
|
通訊協議標準
|
CoE：CANopen over EtherCAT
|
|
設備協議標準
|
IEC61800-7 CiA402 Drive Profile
|
|
CiA402操作模式
|
循環同步位置模式（CSP）、Profile速度模式（PV）、Profile位置模式（PP）、原點模式（HM）
|
2）LED狀態指示規格
|
名稱
|
顏色
|
狀態
|
描述
|
|
RUN
|
綠色
|
關（OFF）
|
初始化狀態（Init state）
|
|
閃爍（Blinking）
|
預操作狀態（Pre-Operational state）
|
|
單閃（Single flash）
|
安全操作狀態（Safe-Operational state）
|
|
開（ON）
|
操作狀態（Operational state）
|
|
ERR
|
紅色
|
關（OFF）
|
無錯誤
|
|
閃爍（Blinking）
|
通信設置錯誤（Communications setting error）
|
|
單閃（Single flash）
|
同步錯誤或通信數據錯誤
（Synchronization error or communications data error）
|
|
雙閃（Double flash）
|
請求看門狗超時（Application WDT timeout）
|
|
閃爍（Flickering）
|
引導錯誤（Boot error）
|
|
開（ON）
|
內部總線看門狗超時（PDI WDT timeout）
|
|
L/A IN
|
綠色
|
關（OFF）
|
物理層鏈路無建立（Link not established in physical layer）
|
|
開（ON）
|
物理層鏈路建立（Link established in physical layer）
|
|
閃爍（Flickering）
|
鏈路建立后交互數據（In operation after establishing link）
|
|
L/A OUT
|
綠色
|
關（OFF）
|
物理層鏈路無建立（Link not established in physical layer）
|
|
開（ON）
|
物理層鏈路建立（Link established in physical layer）
|
|
閃爍（Flickering）
|
鏈路建立后交互數據（In operation after establishing link）
|

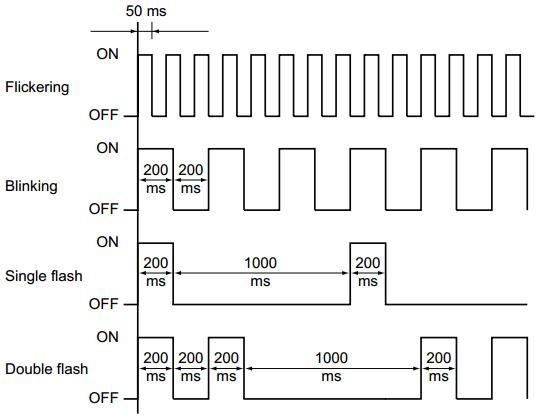

指示燈狀態描述如下：
4.使用環境及參數
|
冷卻方式
|
自然冷卻或強制風冷
|
|
使用環境
|
場合
|
不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵；
|
|
溫度
|
0~50℃
|
|
濕度
|
40~90%RH
|
|
振動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃～65℃
|
|
重 量
|
約570克
|

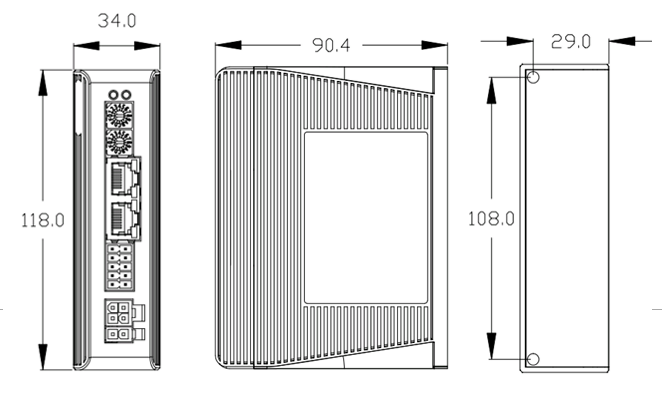

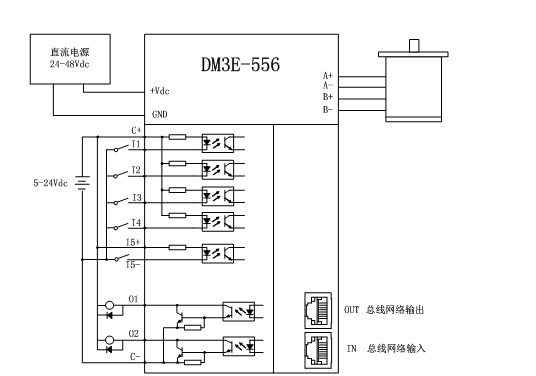

注意：
1、圖中的開關表示傳感器的信號端；

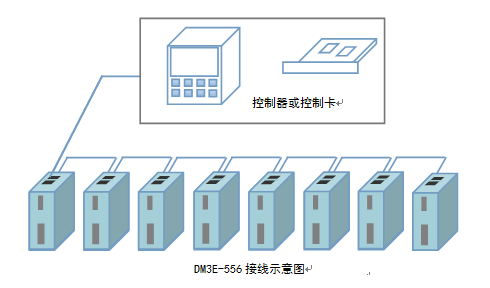

2、EtherCAT接口與其他驅動器連接時，是一進一出，順序注意不能接錯；
3、電纜及導線需固定好，避免靠近驅動器散熱器和電機，以免受熱降低絕緣性能。
