■ 電氣指標
|
說明
|
DM442-IO-24
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流（峰值）
|
1.0
|
-
|
4.2
|
A
|
|
輸入電源電壓
|
20V DC
|
24V DC
|
40V DC
|
V
|
|
控制信號輸入電流
|
7
|
10
|
16
|
mA
|
|
調速范圍（撥碼）
|
50
|
-
|
950
|
r/min
|
|
絕緣電阻
|
50
|
-
|
-
|
MΩ
|
■ 接口描述

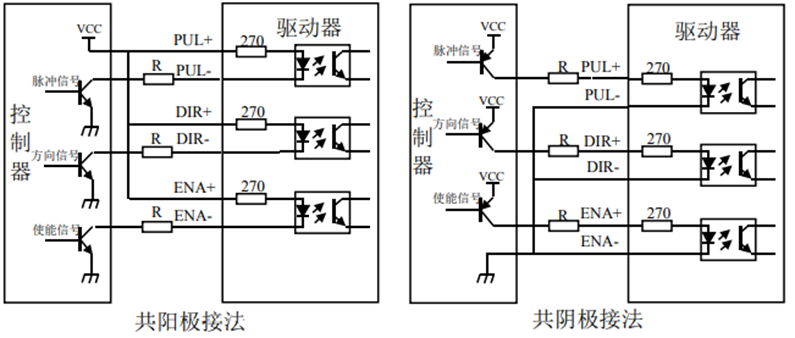

● 控制信號
|
名稱
|
DM442-IO-24
|
|
PUL+
|
此處為啟動/停止信號，當 PUL+接24V正極，PUL-接24V負極時，電機以設定的轉速恒速運行；當PUL+和PUL-之間斷開信號時，電機停止運轉。DM442-IO-24信號端口電平為24V。
|
|
PUL-
|
|
DIR+
|
方向信號：信號電平同樣是24V，此處信號的通斷可以改變電機的運轉方向。
|
|
DIR-
|
|
ENA+
|
使能信號：信號電平為24V，ENA+與 ENA-導通時，電機處于自由狀態（電機繞組無電流），不做任何響應；此處斷開或者懸空時，電機為鎖定狀態，可響應外部控制。
|
|
ENA-
|
● 功率接口
|
名稱
|
功能
|
|
GND
|
直流電源地
|
|
+VDC
|
直流電源正極，范圍+20~+40V，推薦值+24V左右。
|
|
A+、A-
|
電機A相線圈
|
|
B+、B-
|
電機B相線圈
|
■ 撥碼設定
● 電流設定
● 工作（動態）電流設定
|
輸出峰值電流
|
輸出均值電流
|
SW1
|
SW2
|
SW3
|
|
Default
|
on
|
on
|
on
|
|
1.46A
|
1.04A
|
off
|
on
|
on
|
|
1.91A
|
1.36A
|
on
|
off
|
on
|
|
2.37A
|
1.69A
|
off
|
off
|
on
|
|
2.84A
|
2.03A
|
on
|
on
|
off
|
|
3.31A
|
2.36A
|
off
|
on
|
off
|
|
3.76A
|
2.69A
|
on
|
off
|
off
|
|
4.20A
|
3.00A
|
off
|
off
|
off
|
說明：SW1/SW2/SW3為全on時，是default檔位，可以用調試軟件進行修改，參數可設置范圍是1.46~4.20A，出廠默認是1A。
● 靜止（靜態）電流設定
靜態電流可用SW4撥碼開關設定，off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的 60％），發熱量理論上減至 36％。
● 轉速設定
|
步數/轉
|
SW5
|
SW6
|
SW7
|
SW8
|
|
Default（50）
|
on
|
on
|
on
|
on
|
|
150
|
off
|
on
|
on
|
on
|
|
250
|
on
|
off
|
on
|
on
|
|
350
|
off
|
off
|
on
|
on
|
|
450
|
on
|
on
|
off
|
off
|
|
550
|
off
|
on
|
off
|
on
|
|
650
|
on
|
off
|
off
|
on
|
|
750
|
off
|
off
|
off
|
on
|
|
850
|
on
|
on
|
on
|
off
|
|
950
|
off
|
on
|
on
|
off
|
|
40
|
on
|
off
|
on
|
off
|
|
60
|
off
|
off
|
on
|
off
|
|
70
|
on
|
on
|
off
|
off
|
|
80
|
off
|
on
|
off
|
off
|
|
90
|
on
|
off
|
off
|
off
|
|
100
|
off
|
off
|
off
|
off
|
說明：SW5~SW9全為on時，用戶可以通過上位機軟件調試速度。

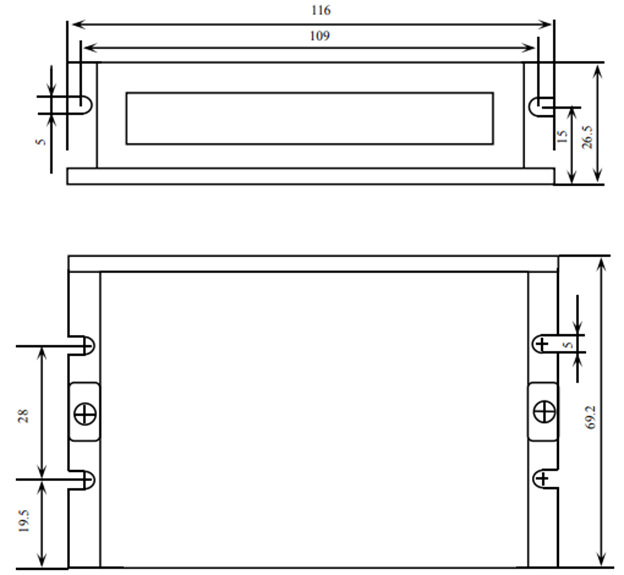

■ 使用環境及參數
|
冷卻方式
|
自然冷卻或強制風冷
|
|
使用環境
|
場合
|
不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體、濕度大及強振動場所，禁止有可燃?xì)怏w和導電灰塵。
|
|
溫度
|
0~50℃
|
|
濕度
|
40~90%RH
|
|
振動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃~65℃
|
|
重量
|
190克
|
