1.一般規格:
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空載、整步） |
|
溫升 |
MAX 85K |
|
使用環境 |
溫度：-10~+50℃；濕度：85% MAX |
|
絕緣等級 |
B |
|
絕緣電阻 |
MIN 100 MΩ，500 V DC |
|
耐電壓 |
500 VAC，1 min |
|
徑向跳動 |
0.025 mm MAX (負載5N） |
|
軸向跳動 |
0.075 mm MAX (負載10N） |
|
徑向最大負載 |
75N（距離法蘭面10mm處） |
|
軸向最大負載 |
電機自重 |
2.技術規格
|
機身長 mm |
型號 |
靜力矩 |
額定電流 |
電阻/相 |
電感/相 |
定位力矩 |
轉子慣量 |
重量
|
|
N.m |
A |
Ω |
mH |
mN.m |
g.cm2 |
Kg |
||
|
60 |
57CME06 |
0.6 |
3 |
0.7 |
1.4 |
21 |
120 |
0.56 |
|
75 |
57CME13 |
1.3 |
4 |
0.42 |
1.6 |
40 |
300 |
0.80 |
|
78 |
57CME12X |
1.2 |
4 |
0.6 |
1.4 |
0.83 |
||
|
99 |
57CME21X |
2.1 |
5 |
0.6 |
2.4 |
68 |
480 |
1.21 |
|
96 |
57CME23 |
2.3 |
5 |
0.38 |
1.75 |
1.17 |
||
|
104 |
57CME26 |
2.6 |
5 |
0.44 |
2 |
80 |
520 |
1.33 |
|
86 |
D57CME21 |
2.1 |
5 |
0.32 |
1.3 |
90 |
570 |
0.96 |
|
105 |
D57CME31 |
3.1 |
5 |
0.4 |
1.8 |
150 |
840 |
1.38 |
|

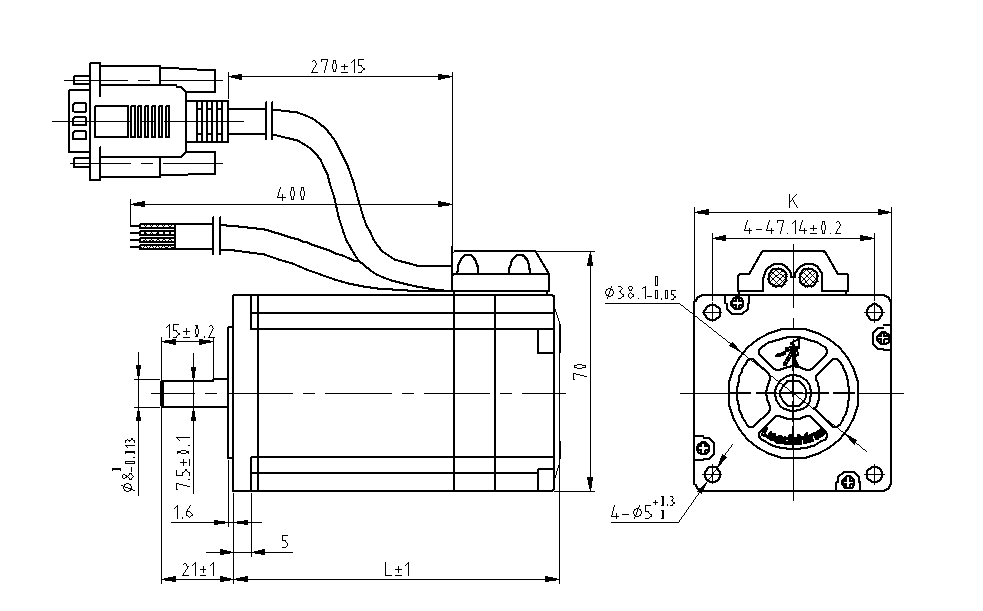

型號 |
機身長 |
K(mm) |
|
57CME06 |
60 |
56.4 |
|
57CME13 |
75 |
56.4 |
|
57CME12X |
78 |
56.4 |
|
57CME21X |
99 |
56.4 |
|
57CME23 |
96 |
56.4 |
|
57CME26 |
104 |
56.4 |
|
D57CME21 |
86 |
60 |
|
D57CME31 |
105 |
60 |
.png)
CL57 H2-506
