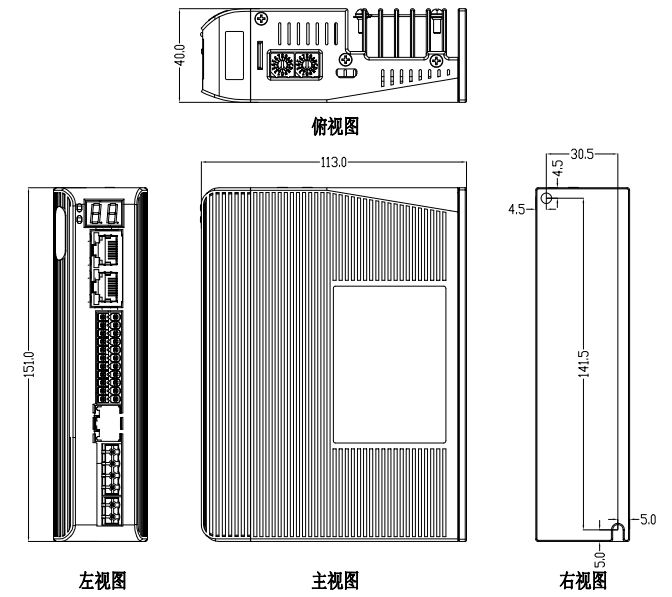

DM3-EC882AC

可驅動4線，8線的兩相步進電機
信號輸出：2路差分輸出，4路單端輸出，1路獨立抱閘輸出
信號輸入：2路差分輸入，5路單端輸入，信號兼容12~24V
細分范圍：6400~51200ppr

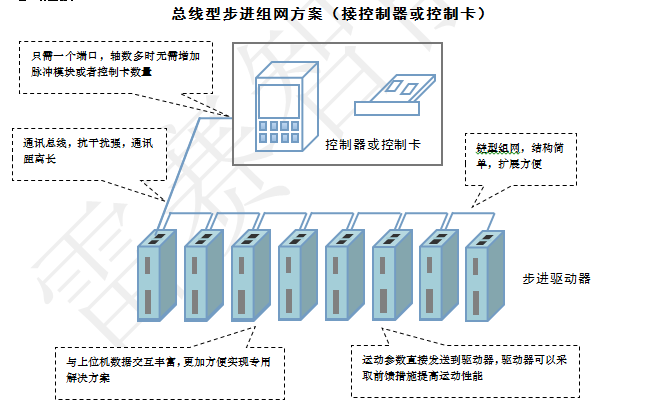

支持標準的EtherCAT協議，兼容市面上常用的EtherCAT主站
電流最大：8.2A，出廠默認輸出峰值電流：1.0A
電壓輸入范圍：20~80VAC

1、電氣指標

參數	DM3-EC882AC
參數	最小值	典型值	最大值	單位
輸出電流（峰值）	1.0	--	8.2	A
電源電壓（交流）	20	60/70	80	V
IO輸入電流	7	10	15	mA
IO輸入電壓	12	24	24	V
出廠默認電流		1.0		A

注：驅動器供電電壓為交流：20-80VAC，或者直流：28-112VDC。

2、接口描述

2.1 端子定義

端子號	描述
CN1	電源端子
CN2	電機動力線端子
CN4	控制信號端子
CN5	EtherCAT總線接口端子
CN6	Micro USB調試端口
MSD	旋碼開關，節點設置地址高位
LSD	旋碼開關，節點設置地址低位
兩位7段數碼管	顯示報警內容和地址，具體顯示內容和報警代碼請查看5.1

2.2 電源端子

端子號	圖示	信號	名稱
CN1		AC	電源輸入
CN1		AC	電源輸入

注：線徑≥0.3mm2 (AWG15-22) 。建議電源經過噪聲濾波器供電，提供抗干擾性。

2.3 電機繞組端子

端子號	圖示	信號	名稱
CN2		A+	電機線組A相正端
		B+	電機線組B相正端
		A-	電機線組A相負端
		B-	電機線組B相負端

注：線徑≥0.3mm2 (AWG15-22) 。

2.4 控制信號端子

端子號	圖示	管腳號	信號	輸入/輸出	名稱
CN4		1	I1+	輸入	差分輸入信號I1，12～24V有效，最大輸入頻率500KHz，信號定義可配置，默認為探針信號1
		2	I1-	輸入
		3	I2+	輸入	差分輸入信號I2，12～24V有效，最大輸入頻率500KHz，信號定義可配置，默認為探針信號2
		4	I2-	輸入
		5	I3	輸入	單端輸入信號I3~I7，12～24V有效，最大輸入頻率10KHz，信號功能定義可配置。支持雙向輸入，既可作共陰輸入，又可作共陽輸入； I3~I7分別為正限位、負限位、自定義、原點信號、快速停止
		6	I6	輸入
		7	I4	輸入
		8	I7	輸入
		9	I5	輸入
		10	COMI	輸入
		11	O1+	輸出	差分輸出信號O1，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認報警輸出
		12	O1-	輸出
		13	O2+	輸出	差分輸出信號O2，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認抱閘輸出
		14	O2-	輸出	差分輸出信號O2，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認抱閘輸出
		15	O3	輸出	單端輸出信號OUT3~OUT6，支持雙向輸出，既可作共陰接法，也可作共陽接法；輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置； O3~O6默認為到位輸出、Ready輸出、自定義輸出、自定義輸出、自定義輸出。
		16	O6	輸出
		17	O4	輸出
		19	O5	輸出
		21	COM	輸出
		18	24VB	輸出	抱閘專用輸出，輸出最大電流500mA，可直接驅動抱閘器。
		20	BR+
		22	BR-

注：線徑≥0.12mm2 (AWG24-26) 。建議采用雙絞屏蔽電纜，電纜長度盡可能短，建議不超過3米。盡量遠離動力線布線，防止干擾串入。請給相關線路中的感性原件（如線圈）安裝浪涌吸收元件；直流線圈反向并聯續流二極管，交流線圈并聯阻容吸收回路。

輸出信號接線如下圖所示：

1) 輸出為集電極開路形式，最大電流 100mA，外部電源最大電壓 30VDC。因此，開關量輸出信號的負載必須滿足這個限定要求。如果超過限定要求或輸出直接與電源連接，會使開環步進驅動器損壞。

2) 此款驅動器有專用的抱閘輸出口，集成續流二極管，驅動電流高達500mA，可以不用繼電器直接驅動抱閘器；

說明: 2113691031540173765874

圖 3-3 專用抱閘輸出接口

2.5 EtherCAT總線接口端子

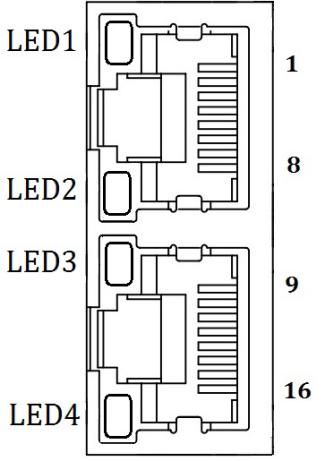

端子號	圖示	管腳號	信號	名稱
CN5		1，9	E_TX+	EtherCAT數據發送正端
		2，10	E_TX-	EtherCAT數據發送負端
		3，11	E_RX+	EtherCAT數據接收正端
		4，12	/	/
		5，13	/	/
		6，14	E_RX-	EtherCAT數據接收負端
		7，15	/	/
		8，16	/	/
		連接器外殼	PE	屏蔽接地
備注	① LED1為“Link/Activity IN”狀態燈，綠色 ② LED3為“Link/Activity OUT”狀態燈，綠色 ③ LED2為“RUN”狀態燈，綠色 ④ LED4為“ERR”狀態燈，紅色

注：EtherCAT總線的線纜長度建議不超過 100 米，推薦使用帶雙層屏蔽的超五類百兆以太網線纜或者更好線纜。

RJ45網口燈定義說明：

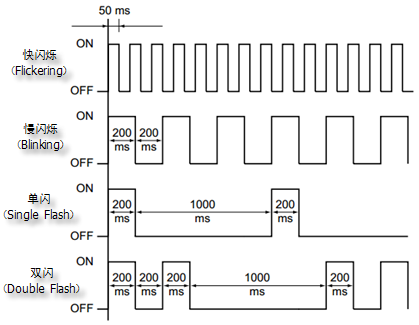

表 LED顯示規格
名稱	顏色	狀態	描述
RUN	綠色	關（OFF）	初始化狀態
		慢閃爍(Blinking)	預操作狀態
		單閃(Single flash)	安全操作狀態
		開(ON)	操作狀態
ERR	紅色	關(OFF)	亮或閃爍時表示發生通信錯誤
		慢閃爍(Blinking)
		單閃(Single flash)
		雙閃(Double flash)
		快閃爍(Flickering)
		開(ON)
L/A IN	綠色	關(OFF)	物理層鏈路無建立
		開(ON)	物理層鏈路建立
		快閃爍(Flickering)	鏈路建立后交互數據
L/A OUT	綠色	關(OFF)	物理層鏈路無建立
		開(ON)	物理層鏈路建立
		快閃爍(Flickering)	鏈路建立后交互數據

2.6 EtherCAT站點地址

圖 3-4 節點地址選擇旋鈕

DM3-EC882AC支持三種方法設置從站地址：旋碼開關設定站點地址、對象字典2150設定站點別名和ESC設定站點別名，并通過對象字典2151來選擇。

注意：旋撥設定地址重啟后生效。主站設定地址保存重啟后生效。

2151h	2150	MSD	LSD	站點地址
0	顯示	0~F	0~F	兩位旋轉開關組合設定0~255為節點地址值
1	設置值	-	-	對象字典2150設置值為節點地址值
2	-	0	0	主站配置站點別名到ESC的EEPROM 0x0004字地址

DM3-EC882AC系列的對象字典2151出廠默認值為0，此時采用MSD作高位和LSD作低位的2個16位旋轉撥碼組合設定值作為節點地址，節點地址范圍為0~255，設定后需重新上電才能生效。例如，當MSD=1，LSD=4時，設置站點地址值為20（MSD*16+LSD=20）。
