■ 一般規格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空載、整步） |
|
溫升 |
MAX 85K |
|
使用環境 |
溫度：-10~+50℃；濕度：85% MAX |
|
絕緣等級 |
B |
|
絕緣電阻 |
MIN 100 MΩ，500 V DC |
|
耐電壓 |
500 VAC，1 min |
|
徑向跳動 |
0.025 mm MAX (負載5N） |
|
軸向跳動 |
0.075 mm MAX (負載10N） |
|
徑向最大負載 |
300N（距離法蘭面10mm處） |
|
軸向最大負載 |
電機自重 |
■ 技術規格
|
機身長L mm |
型號 |
靜力矩 |
額定電流 |
電阻/相 |
電感/相 |
轉子慣量 |
重量 |
|
N.m |
A |
Ω |
mH |
g.cm2 |
Kg |
||
|
123 |
86CM45-BZ |
4.5 |
6 |
0.51 |
4.7 |
1400 |
2.93 |
|
161 |
86CM85-BZ |
8.5 |
6 |
0.53 |
3.9 |
2700 |
4.43 |
|
172 |
86CM120-BZ |
12 |
6 |
0.69 |
5.3 |
2940 |
4.97 |
|

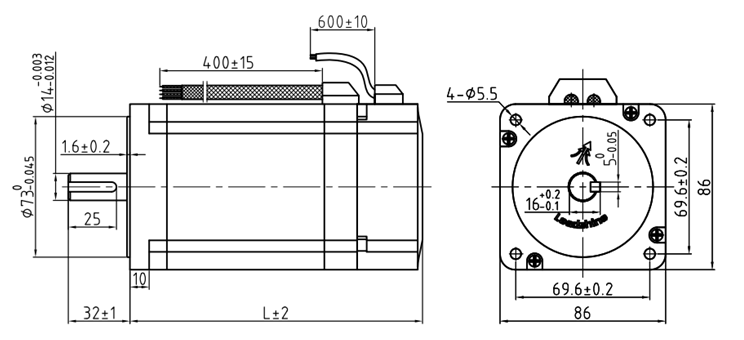

型號 |
機身長 |
|
86CM45-BZ |
123 |
|
86CM85-BZ |
161 |
|
86CM120-BZ |
172 |

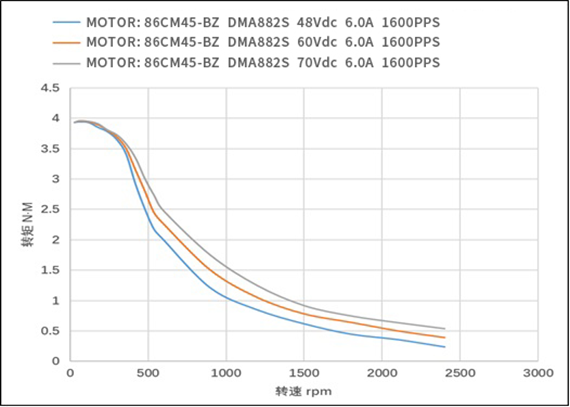

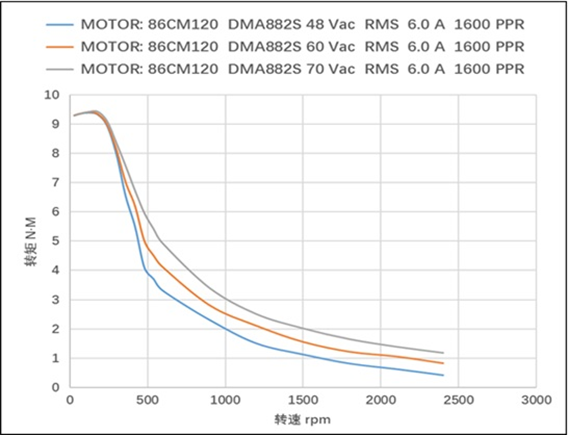

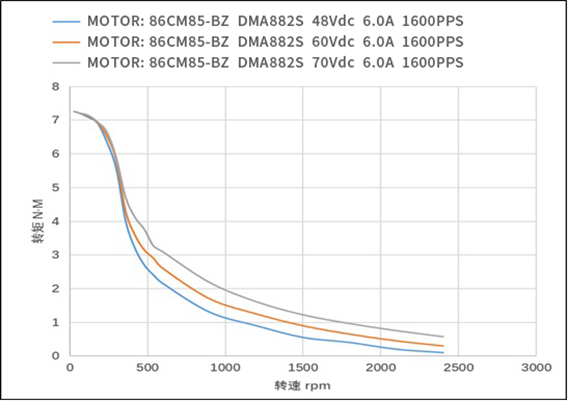

DM870(V3.0) DM882S DMA882S
