受益于政策支持和下游應用領域的快速發展，全球鋰電池市場規模增長迅速。在當今鋰電產業全球化布局、加速擴產投產的格局下，降本增效成為行業核心競爭力，對鋰電制造提出了新要求：從單一工序自動化到產線自動化，再到數字化的建設。在這一輪變革中，更專業的智能制造解決方案對鋰電制造尤為重要。
鋰電池的生產工藝比較復雜，針對涂布、疊片、卷繞、封包、注液、化成等工序，雷賽智能可提供基于EtherCAT總線的PLC+伺服+步進運動控制解決方案。下面以鋰電池生產典型設備舉例說明雷賽方案在鋰電池行業的應用。
運動控制方案
卷繞機
鋰電池卷繞機是以卷繞的方式生產鋰電池電芯的設備。與常見鋰電池形態一致，卷繞機一般依據生產出的成品電芯的形態分為方形卷繞機、圓柱形卷繞機等。生產步驟為：卷狀原材料→放卷→疊加→卷繞→裁切→卸料→完成。
模塊附加值高、種類豐富
支持標準的網絡協議，可與各種主流主站連接，擴大系統構成，提供R2插片型和R1經濟型兩種類型，每種類型均提供豐富的數字量、模擬量、溫度、位置等多種模塊，根據現場需求靈活配置，滿足客戶多樣化選擇
高速度控制精度
高3.2kHz速度環帶寬，實現伺服系統的快速響應
簡化增益調整
特別優化的歸一化增益參數，再結合單參數MFC調整，實現快速高效伺服調試，以應對軸數多調試耗時問題
電流環高速響應
電流環20MHz的采樣頻率，實現高精度張力閉環控制
疊片機
鋰電池疊片機設備主要用于方形鋰離子電池的Z型疊片、隔膜尾卷及疊片后電芯貼膠。
模塊附加值高、種類豐富
支持標準的網絡協議，可與各種主流主站連接，擴大系統構成，提供R2插片型和R1經濟型兩種類型，每種類型均提供豐富的數字量、模擬量、溫度、位置等多種模塊，根據現場需求靈活配置，滿足客戶多樣化選擇
高速度控制精度
高3.2kHz速度環帶寬，實現伺服系統的快速響應
協同優化
通過對工藝流程的不斷深挖，優化各軸間協同配合，提升關鍵軸效率，減少等待時間
快速整定
通過增益調整實現毫秒級整定時間，以應對頻繁啟停，有效提高生產節拍
快捷安裝
電源與IO均采用無需焊接可快速安裝的壓簧端子，方便接線及調試

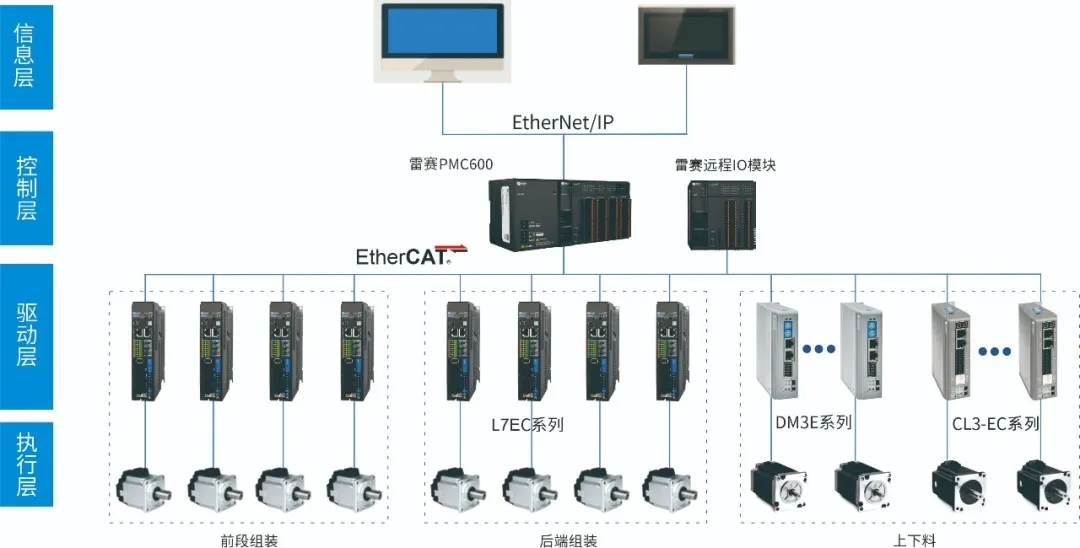

PACK（組裝）線
鋰電池PACK產線核心工序包括上料、支架粘貼、電焊、檢測等工藝，核心設備為激光焊接機以及各類粘貼檢測設備。
強大的運動控制功能
PMC600支持本體擴展IO和擴展遠程IO模塊，最大IO點可達65535個，接線方便；支持點位運動、支持電子齒輪、電子凸輪運動，支持直線插補、圓弧插補等插補運動
簡化增益調整
特別優化的歸一化增益參數，再結合單參數MFC調整，實現快速高效伺服調試，以應對軸數多調試耗時問題
產品系列豐富解決方案更靈活
脈沖、Modbus、CANopen、EhterCAT、PR模式接口可選產品齊全，可根據控制器接口靈活選擇

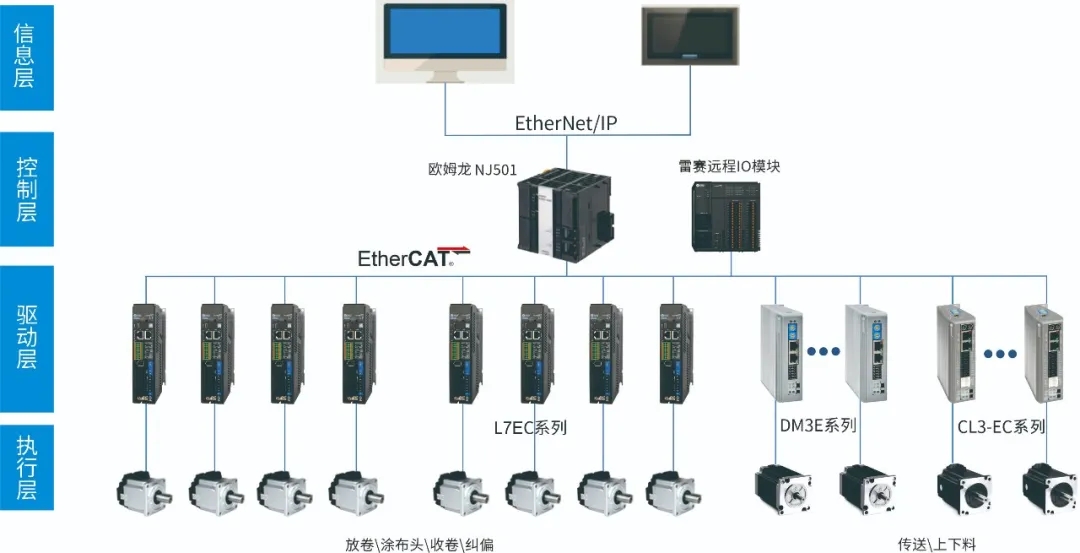

涂布機
涂布機主要用于薄膜、紙張等的表面涂布工藝生產，此機是將成卷的基材涂上一層特定功能的膠、涂料或油墨等，并烘干后收卷。
模塊附加值高、種類豐富
支持標準的網絡協議，可與各種主流主站連接，擴大系統構成，提供R2插片型和R1經濟型兩種類型，每種類型均提供豐富的數字量、模擬量、溫度、位置等多種模塊，根據現場需求靈活配置，滿足客戶多樣化選擇
均勻涂布
配合摩擦補償及轉矩補償?shù)裙δ埽瑢崿F(xiàn)變阻力下更低的速度波動，提高涂布均勻程度
簡化增益調整
特別優化的歸一化增益參數，必要時再結合單參數MFC調整，實現快速高效伺服調試
快捷安裝
電源與IO均采用無需焊接可快速安裝的壓簧端子，方便接線及調試

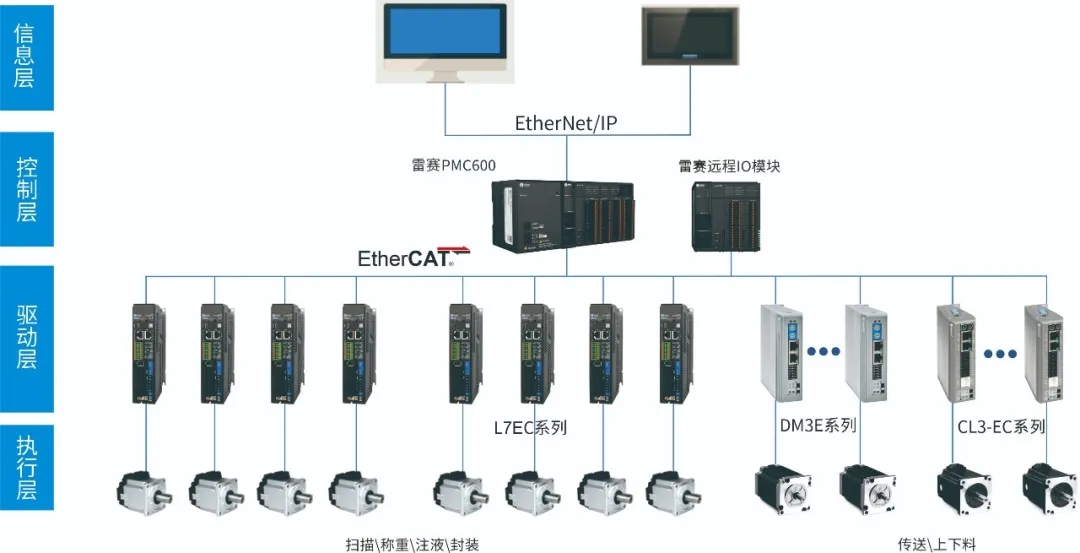

注液機
主要完成方形鋰離子電池的掃碼、稱重、一次注液、收殘液、注液口清潔、電解液除氣泡、注液杯清洗、插密封釘?shù)裙δ?/span>
強大的運動控制功能
PMC600支持本體擴展IO和擴展遠程IO模塊，最大IO點可達65535個，接線方便；支持點位運動、支持電子齒輪、電子凸輪運動，支持直線插補、圓弧插補等插補運動
簡化增益調整
特別優化的歸一化增益參數，必要時再結合單參數MFC調整，實現快速高效伺服調試
大慣量免調整
針對注液機大負載及變負載情況，大慣量免調整模式可以輕松應對，實現伺服穩定運行
快捷安裝
電源與IO均采用無需焊接可快速安裝的壓簧端子，方便接線及調試
運動控制方案核心

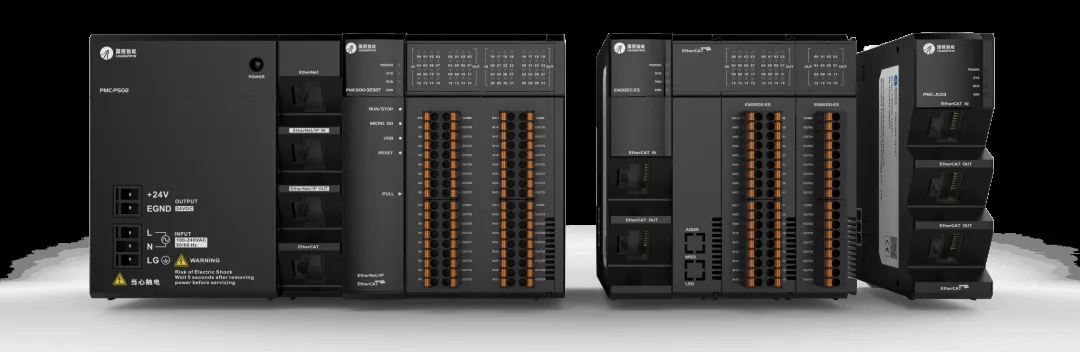

PMC600系列中型PLC運動控制器
控制功能豐富
高速飛拍及鎖存
多種行業功能算法
功能模塊標準
支持IEC61131-3標準
支持PLCopen標準功能塊
擴展能力強大
可擴展32個模塊
EtherCAT總線可擴展32軸
L7EC系列EtherCAT高速總線型交流伺服系統
線(1).jpg)
簡單易用
大慣量免調試功能
PUSH-IN壓簧式IO端子
快速高效
3.2kHz速度環帶寬
最小125μs總線周期
穩定可靠
標配動態制動
支持機械特性分析
*客戶如有選型或應用問題，可致電雷賽智能技術熱線400-885-5501咨詢，將有擁有10年以上經驗的資深工程師擔任解答。
